Softstart vysavače ETA Rowenta

Pokračování vylepšení vysavače po Opravě motoru.

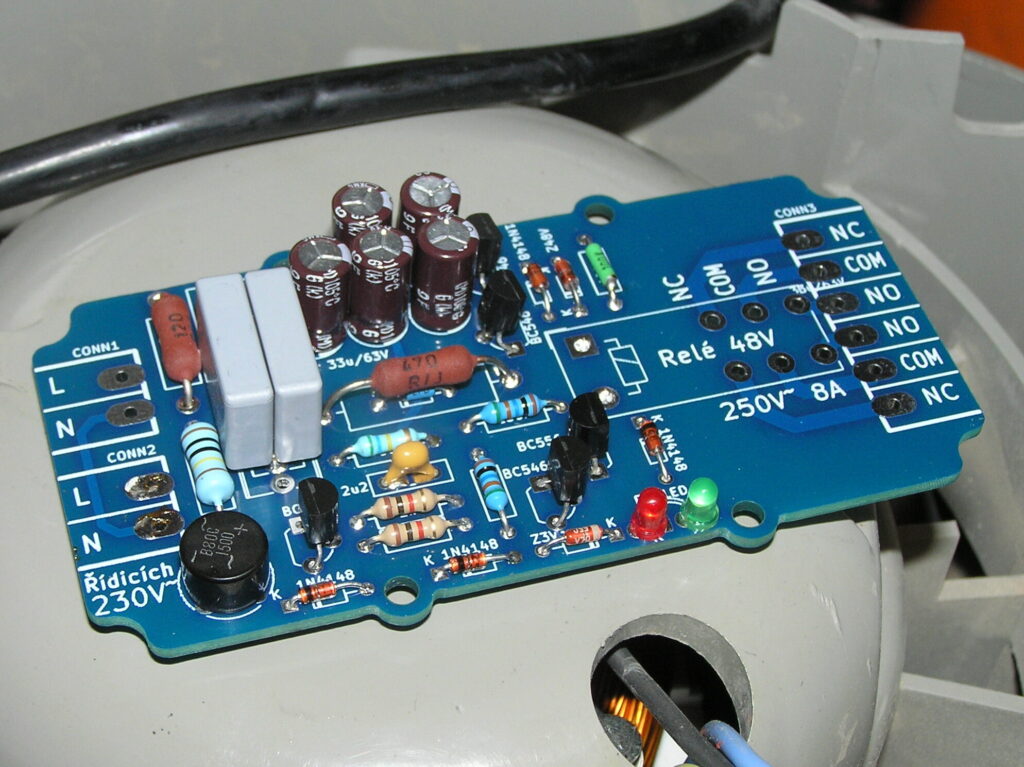

Nejjednodušším způsobem realizace softstartéru je odpor v sérii s motorem, který je po rozběhnutí přemostěn kontaktem relé. Pro začátek jsem vzal odpor 22Ω 100W sestavení z 10ks 220Ω 10W paralelně. Pro zpožděné zapnutí relé jsem využil už dřív navrženou destičku Super Softstartu (vložit odkaz i do obrázku) s mžikovým zapnutím i vypnutím relé.

Na rozdíl od spouštění počítačových zdrojů s velkou vstupní kapacitou, vyžaduje motor na rozběh více energie, neboť se musí roztočit celá masa rotoru, aby se v rotoru začalo indukovat protinapětí (odkaz na DC motor). Dobu zpožděného sepnutí relé jsem proto nastavil nabíjecí kapacitou v softstartéru na 1 vteřinu.

Zařazením softstartéru se rozdělí velký proudový šťouch při spuštění motoru omezený pouze jeho odporem (a odporem přívodní šňůry) na 2 menší. 1. při spuštění přes odpor a 2. po sepnutí relé a připojení motoru přímo na síť, ovšem teď už se motor trochu točí. Ideální velikost rozběhového odporu je taková, že obě tyto špičky budou stejně velké. S odporem 22Ω byl první šťouch 6,5A, po přemostění odporu 10A. Proudu 6,5A při 230V odpovídá celkový odpor (motoru + softstartu) 35Ω, z toho 22Ω je odpor softstartu a 13Ω je odpor motoru. Když chci pulsy vyrovnat, aby byly oba stejné (ideální softstart), chci proud I=(6,5+10)/2 = 8A a 230V/8A=29Ω, odpor motoru je 13Ω, softstareter tudíž mmusí mít R=29Ω-13Ω=16Ω. Na 16Ω potřebuji 14 odporů 220Ω paralelně, 10 už jich tam je, přidám 4 a je hotovo. Měření potvrzuje, že oba pulsy jsou 8A i zvukově to zní symetricky.

(video)

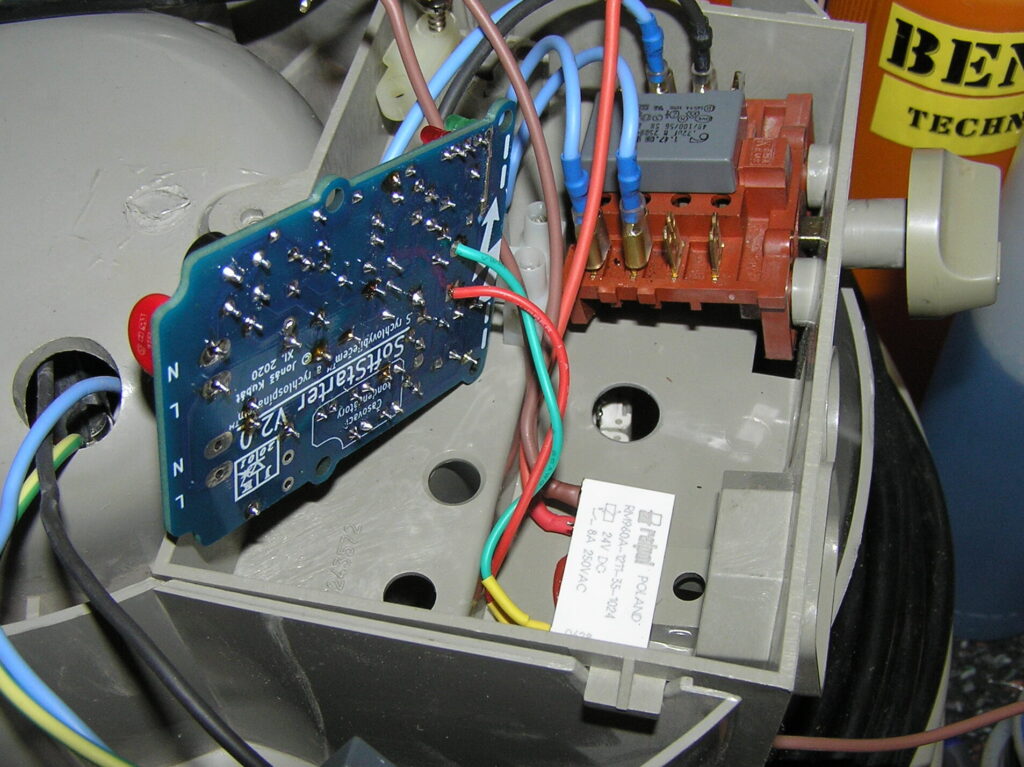

Celá destička SuperSoftStarteru (odkaz) se tam nevešla, relé je proto umístěno pod destičkou.

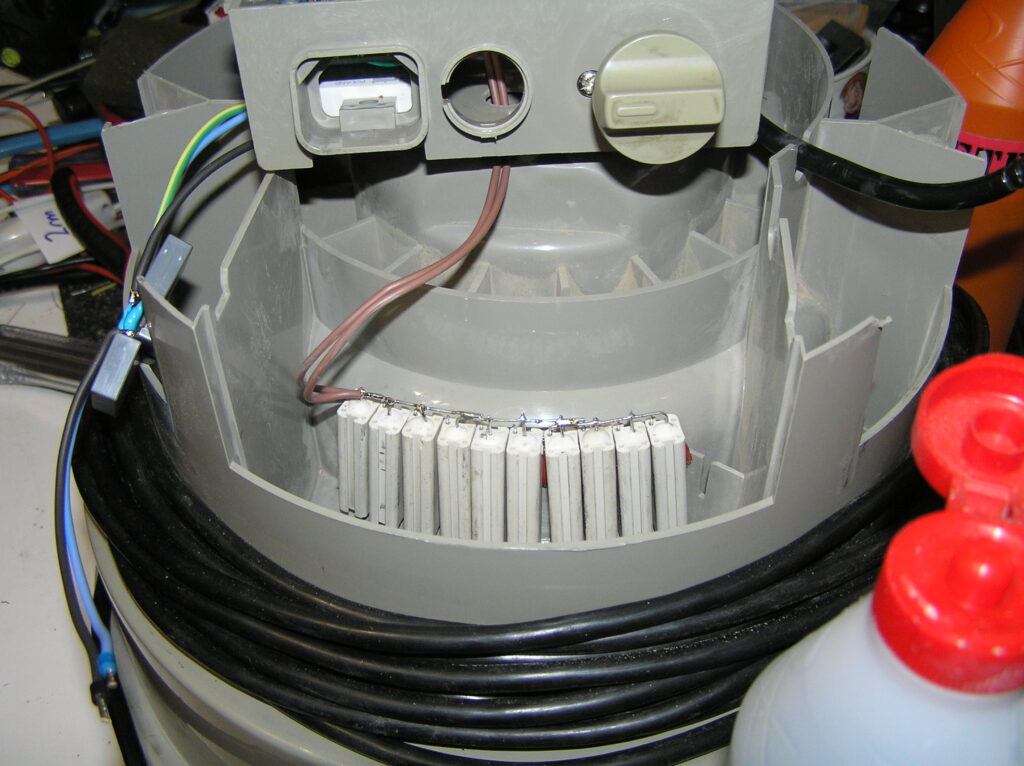

Spouštěcí odpory se do rozvodné krabičky nevešly a umístil jsem je proto pod krabičku do dutiny, kudy neproudí příliš vzduchu. Odpory se díky své velké tepelné kapacitě jedním spuštěním ohřejí jen o pár stupňů.

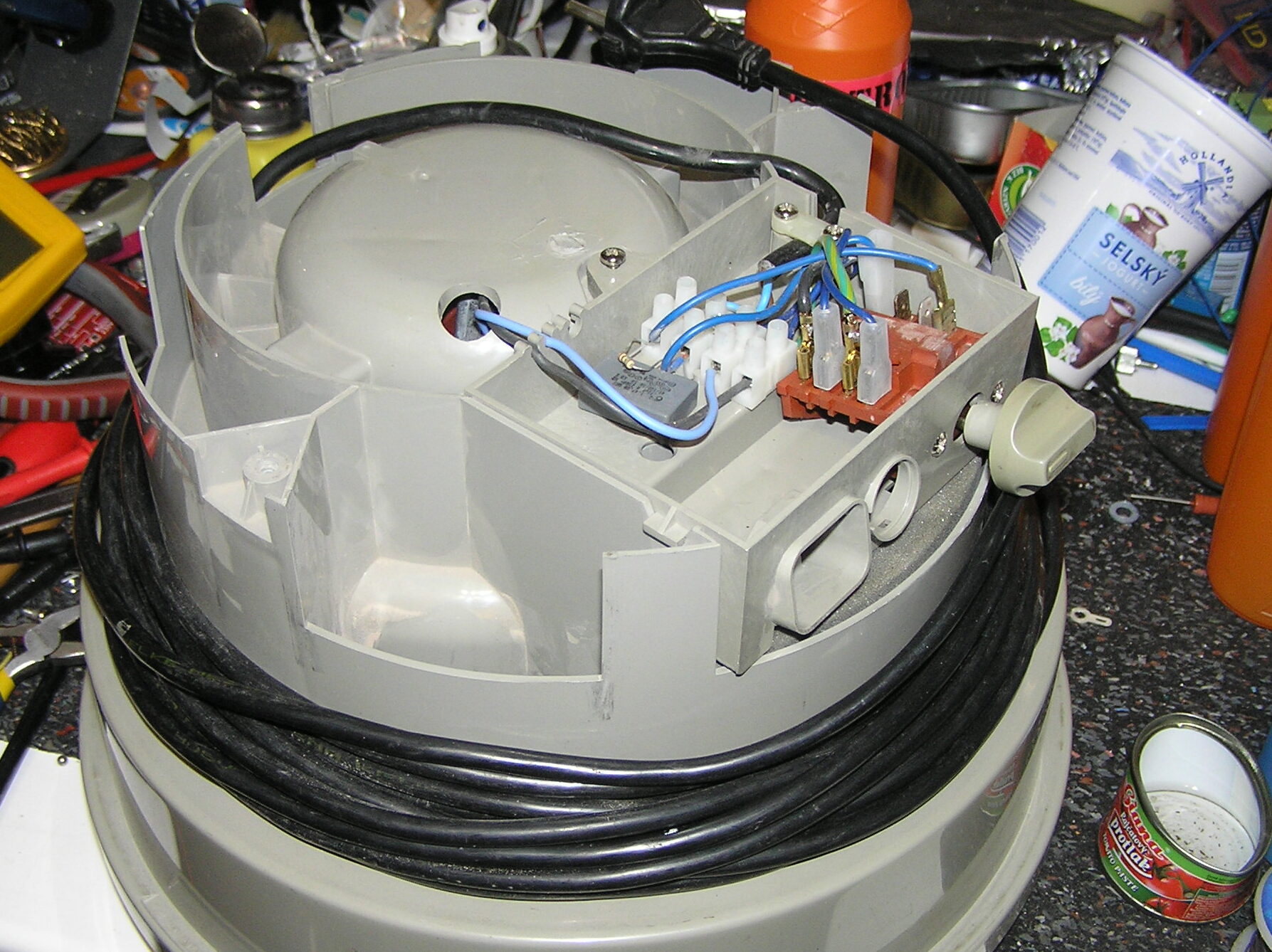

Když už jsem to dělal, předělal jsem celou elektroinstalaci v rozvodné krabičce na silikonová lanka 0,5mm2 s poctivě nakrimpovanými, zapájenými a zaizolovanými fastony. Takhle vypadala původně:

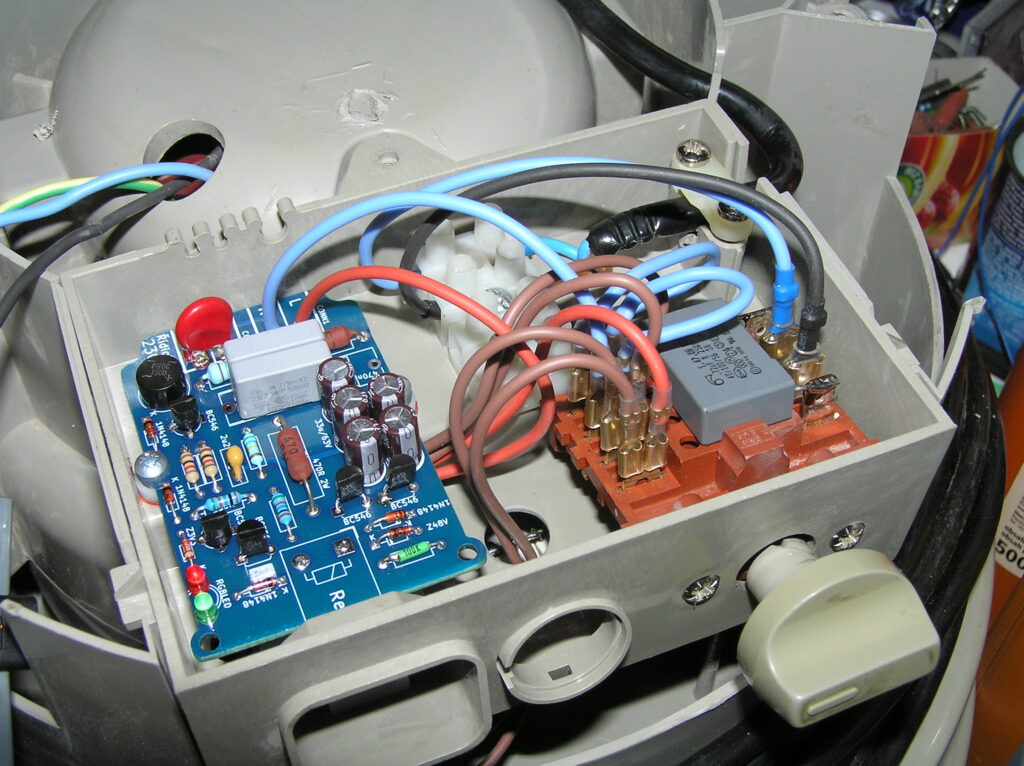

Na vstupu zůstal kondík 220nF/275V~, malý uhlíkový vybíjecí odpor 1MΩ 0,25W jsem nahradil bezpečnostním modrým odporem 1MΩ 0,5W s izolační pevností 4kV. Za přepínačem přibyl kromě softstaru i ochranný varistor na 275V~ a na kontaktech přepínače jsem využil možnost zapojit na rozpůlený kontakt fastonu 6,3mm 2 fastony 2,8mm. A takhle vypadá výsledek:

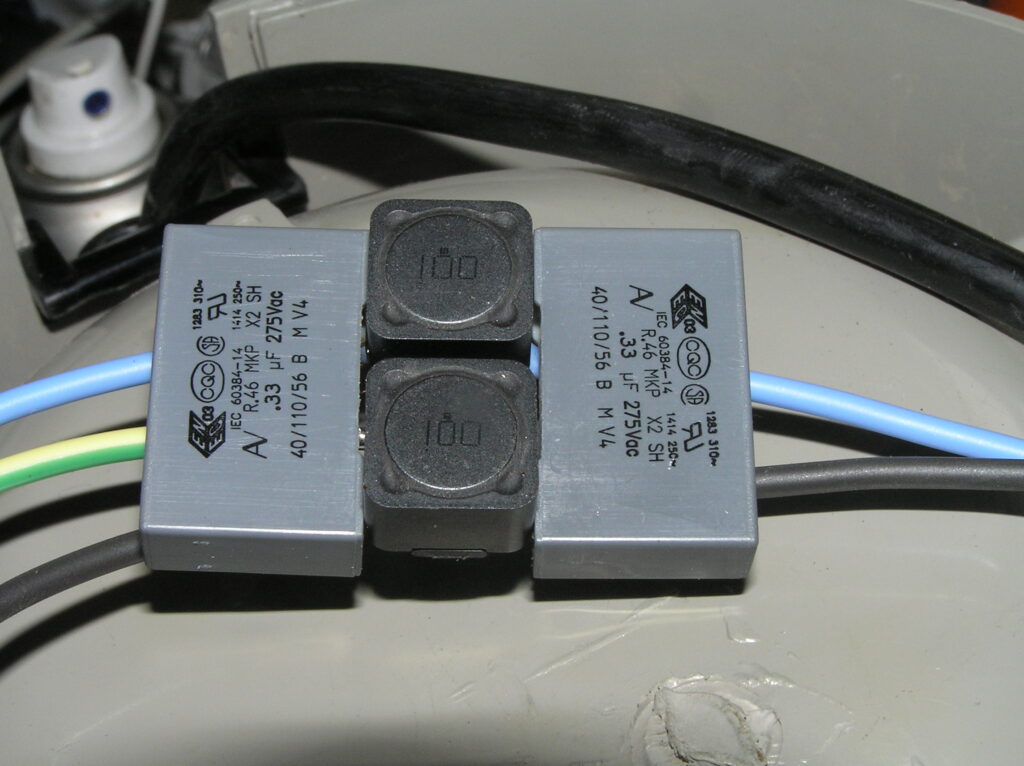

Nakonec jsem se ještě inspiroval moderními spotřebiči a před motor zařadil odrušovací filtr ze 2 tlumivek 10μH/6,7A s uzavřeným feritovým jádrem, 2 kondíků 330nF/275V~ X2 mezi fází a nulou a 2 keramik 470pF/250V~ Y2 proti kostře motoru vyvedené žlutozeleným vodičem,

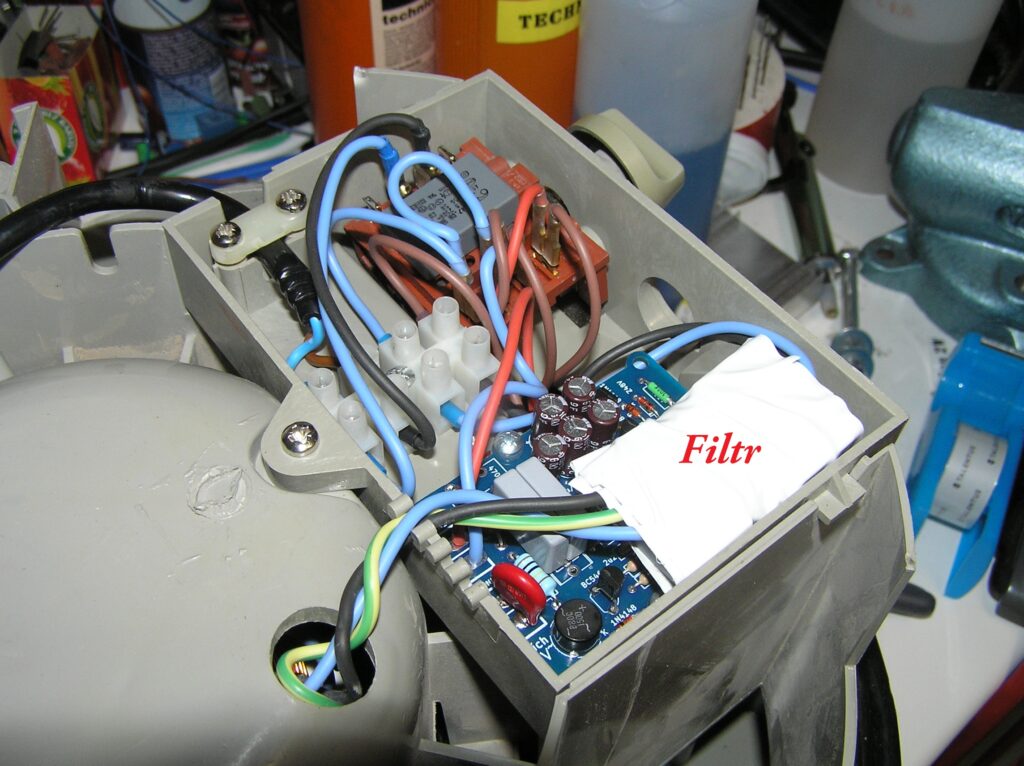

Vodiče napájení motoru jsem po přechodu na jednorychlostní upravil na standardní barvy – Fáze černá, Nula modrá. Filtr se přesně vešel do prostoru nad destičkou softstarteru, takže jsem mezi tlumivky vložil cuprextitovou destičku (přeci jen je na jedné fáze na druhé nula a izolační schopnosti feritu úplně nevěřím), zalil ho silikonem a zavinul do 4 vrstev široké PVC elektrikářské pásky s elektrickou pevností údajně 4kV/vrstvu.

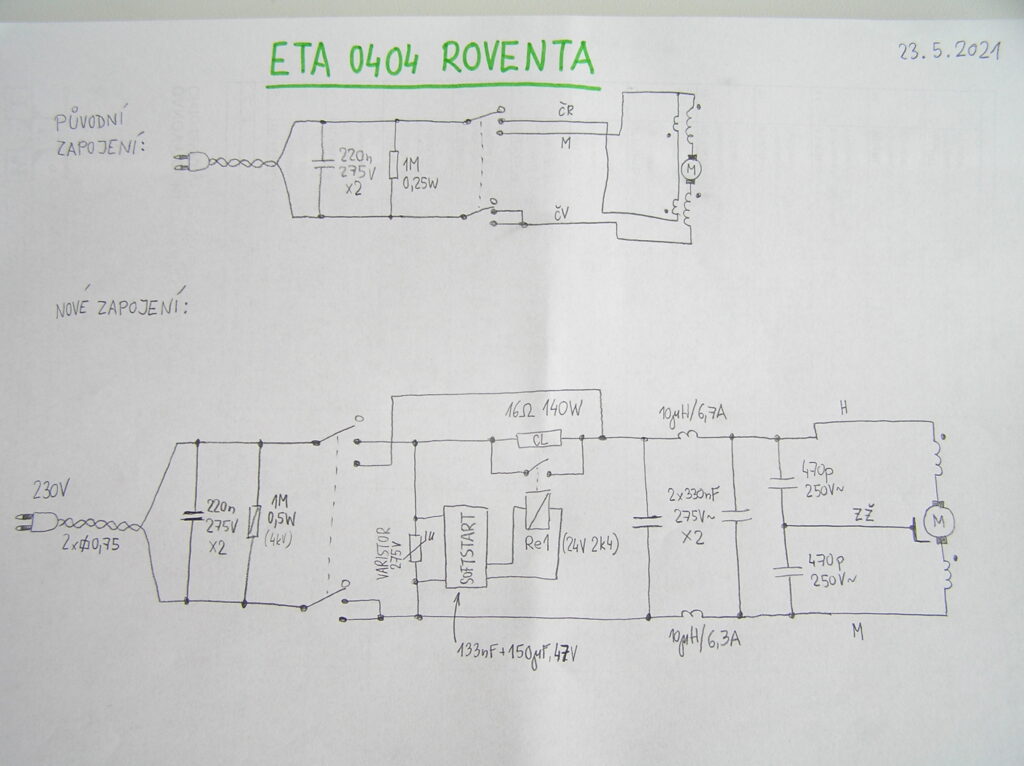

No a protože je dobré mít ke každé konstrukcí dokumentaci, i když takováto zapojení vznikají spontálně, hodil jsem na papír schéma s poznámkami, dokud ho mám v paměti:

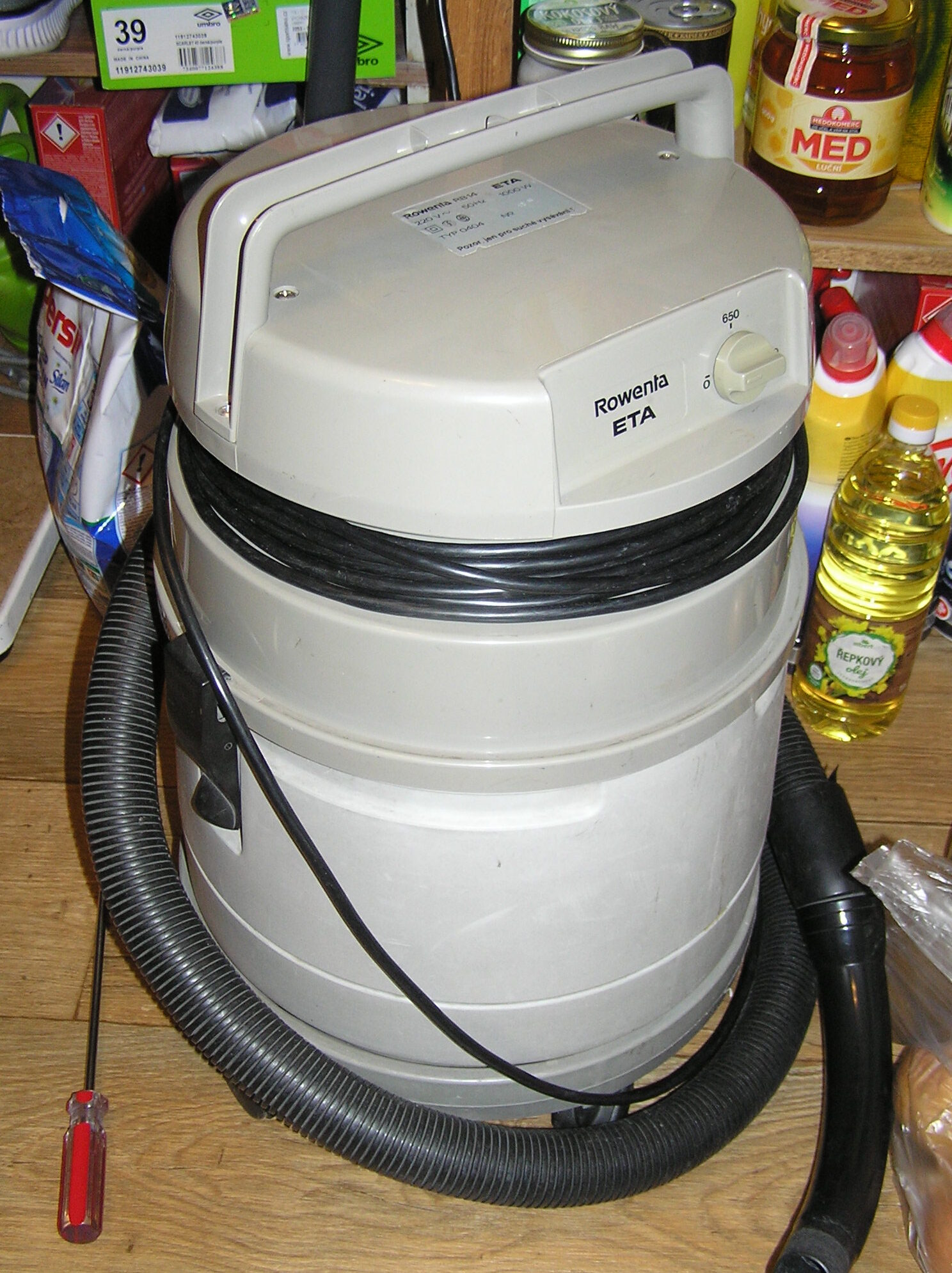

Na závěr před předáním hotového výrobku je vhodné pro dobrý pocit zákazníka výrobek vyčistit, aby nejen perfektně fungoval, ale i vypadal. Na běžnou špínu a perach nejlépe funguje voda a saponát, u vysavačů budou určitě plné prachu všechny molitanové vložky a umaštěné knoflíky a držadla lze nejlépe očistit benzínem. Popravdě špinavé díly většinou umyji už při rozebírání, aby to pak byla už jen čistá práce 🙂

Jen pro představu: 2hod práce sestavení softstarteru a filtru, 2hod elektroinstalace a montáž všeho dohromady, 3hod to takhle sepsat 🙂
